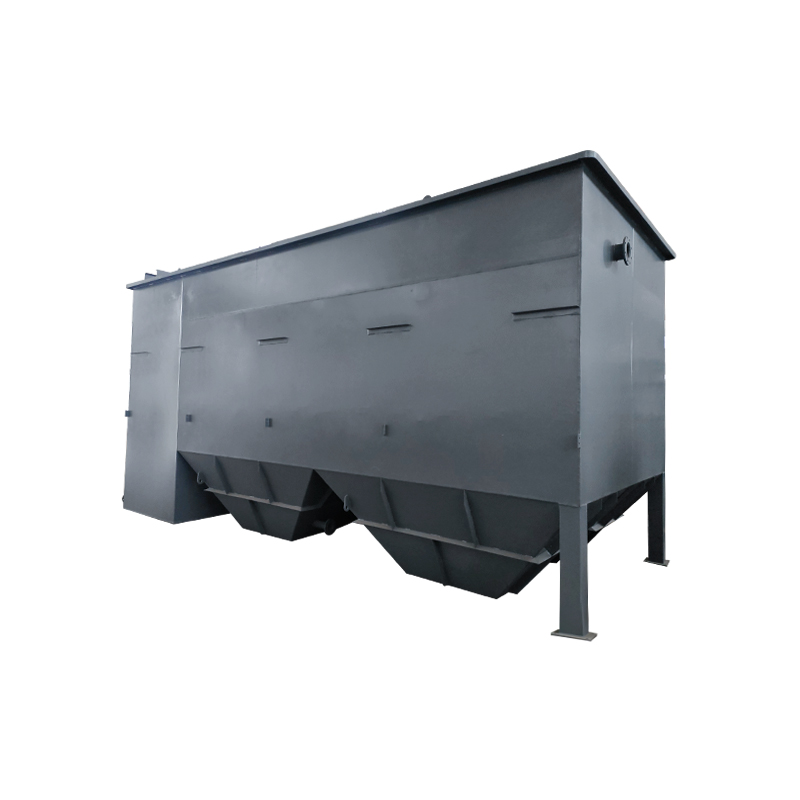

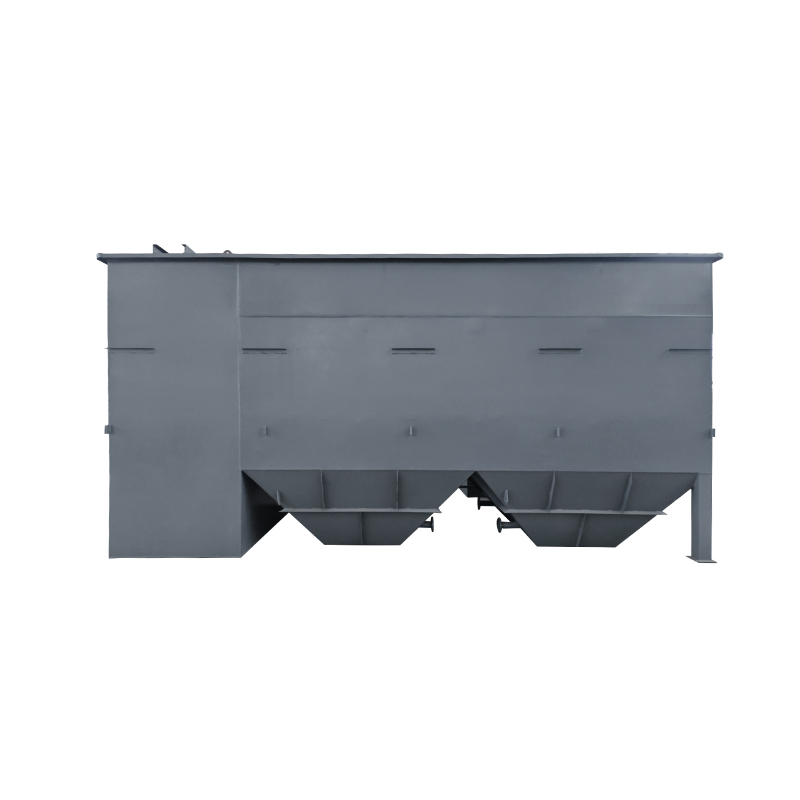

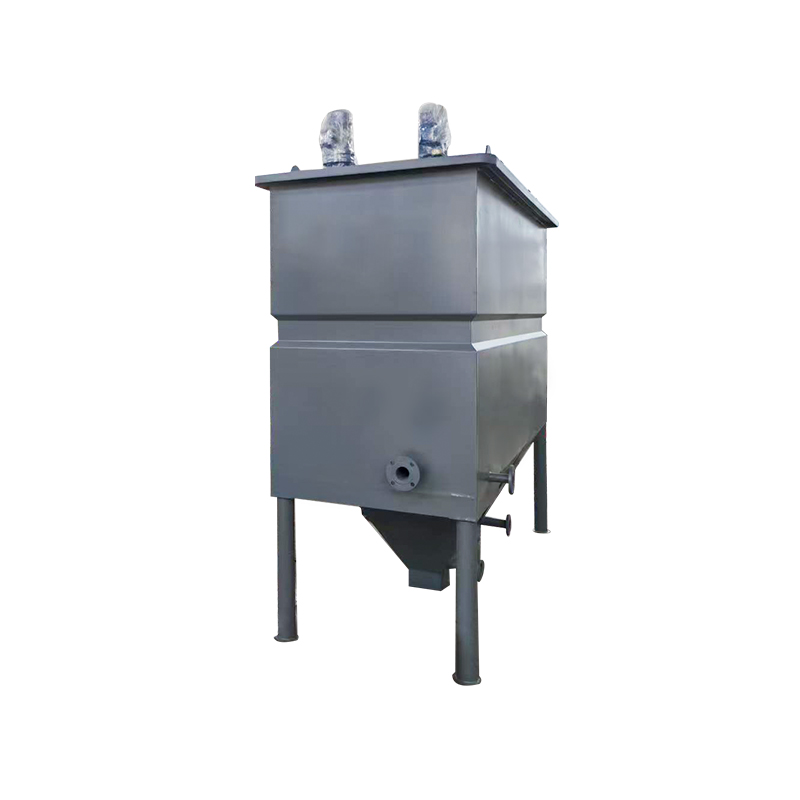

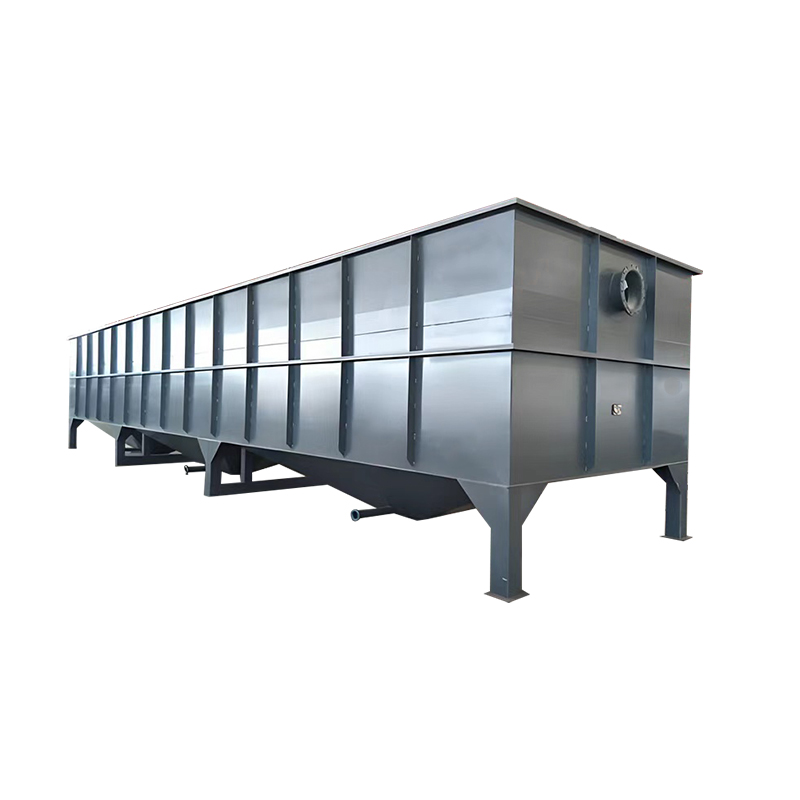

Eğimli Boru Sedimantasyon Tankı
Entegre eğimli tüp sedimantasyon tankları, sudaki asılı parçacıkların yukarı doğru akış hızından daha hızlı aşağıya doğru çökelmesi veya bunların çökelme sürelerinin, suyun tanktan boşaltılma süresinden daha kısa olması prensibini kullanarak, su arıtımını sağlamak için akıştan ayırmayı mümkün kılar. Askıdaki katı maddeleri doğal çökeltme veya pıhtılaşma-topaklama işlemleri yoluyla uzaklaştırırlar.
Çöktürme tankları akış yönüne göre yatay ve dikey tiplere ayrılır. Sedimantasyon verimliliği tank içindeki su hızına ve alıkonma süresine bağlıdır. Performansı artırmak ve ayak izini azaltmak için, petek eğimli tüplü karşı akım çökeltme tankları, hızlandırılmış arıtma tankları ve darbeli arıtma tankları gibi tasarımlar yaygın olarak kullanılmaktadır. Atıksu arıtımında çökeltme tankları yaygın olarak kullanılmaktadır.

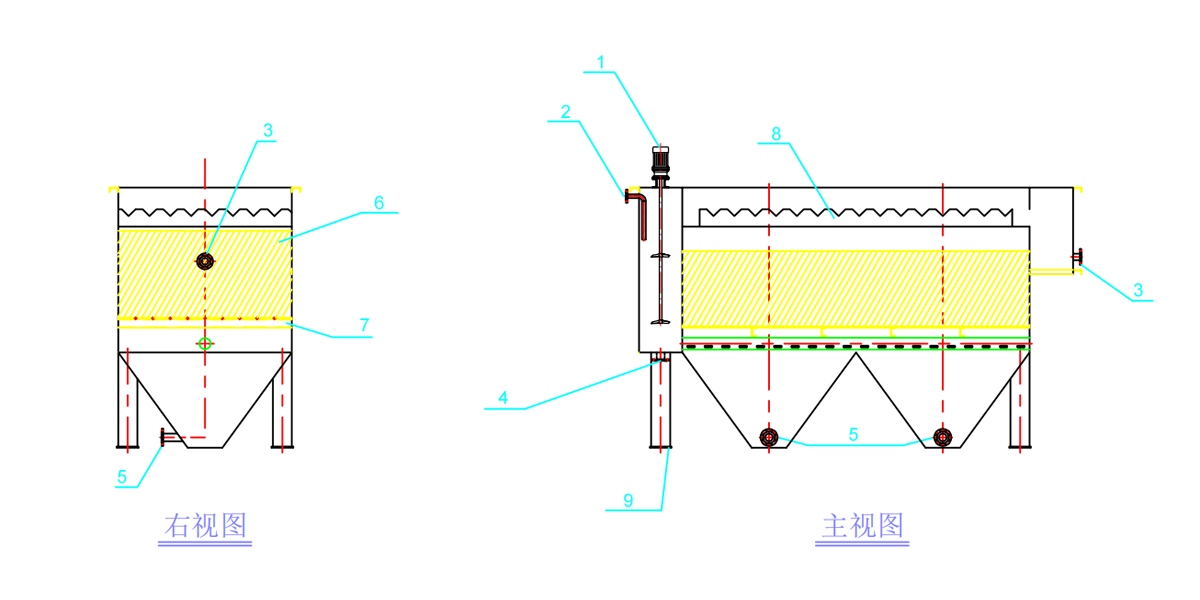

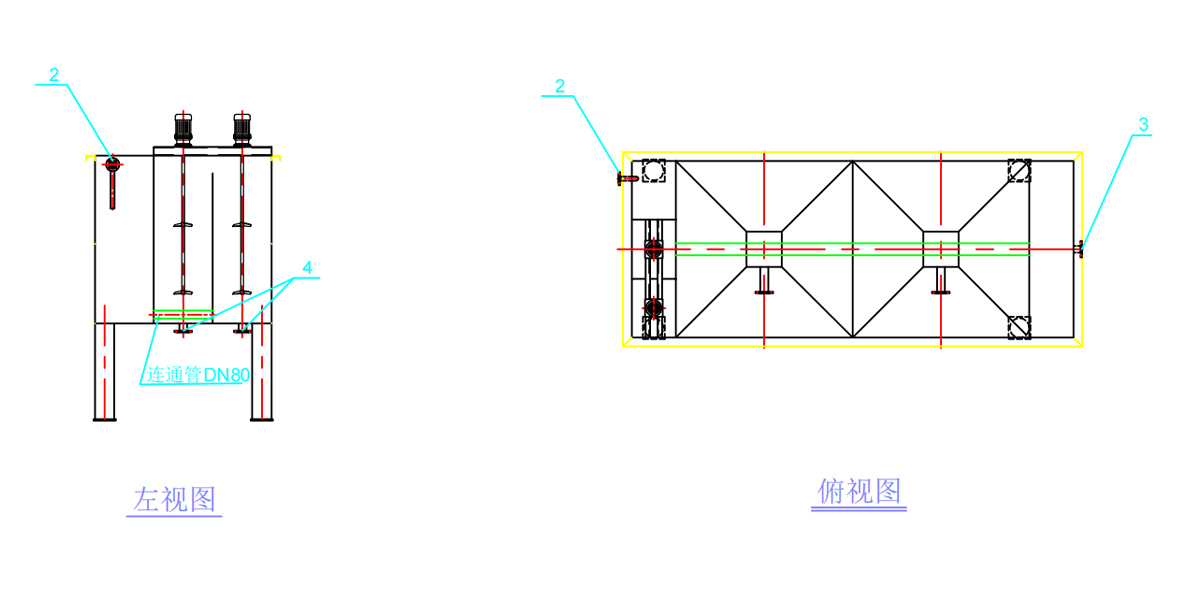

Yatay akışlı bir çökeltme tankı üç bileşenden oluşur: giriş ve çıkış delikleri, akış bölümü ve çamur hunisi. Tank, giriş ve çıkışların zıt uçlarda konumlandırıldığı dikdörtgen bir kesite sahiptir. Bir giriş kanalı tipik olarak giriş tipi bir giriş kullanır. Su, tanka eşit şekilde dağıtılmış giriş deliklerinden girer. Su akışının tankın kesiti boyunca eşit dağılımını sağlamak için giriş deliklerinin aşağı akışına bir yönlendirme plakası monte edilir. Çıkışta, çökelmiş arıtılmış suyun havza genişliği boyunca çıkış kanalına eşit şekilde akmasını sağlamak için genellikle bir taşma savağı kullanılır. Yüzeydeki köpüğü engellemek için savağın yukarısına bir köpük oluğu ve saptırma plakası yerleştirilir. Havzanın ana gövdesini akış bölümü oluşturmaktadır. Havza genişliği ve derinliği, taşma bölümü boyunca düzgün bir akış dağılımı sağlamalı, tasarım hızında yavaş ve istikrarlı hareketi korumalıdır. Çamur hunisi çökmüş çamuru biriktirir ve genellikle ön bölümün yakınında tank tabanının altında bulunur. Haznenin altındaki çamur tahliye borusu, çamurun periyodik olarak uzaklaştırılmasına olanak tanır.
