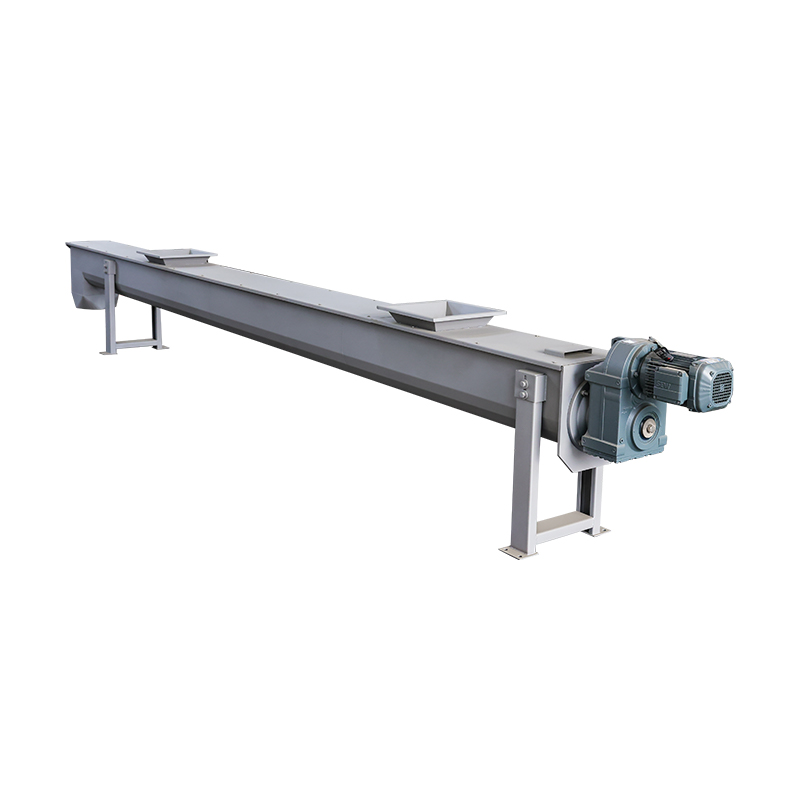

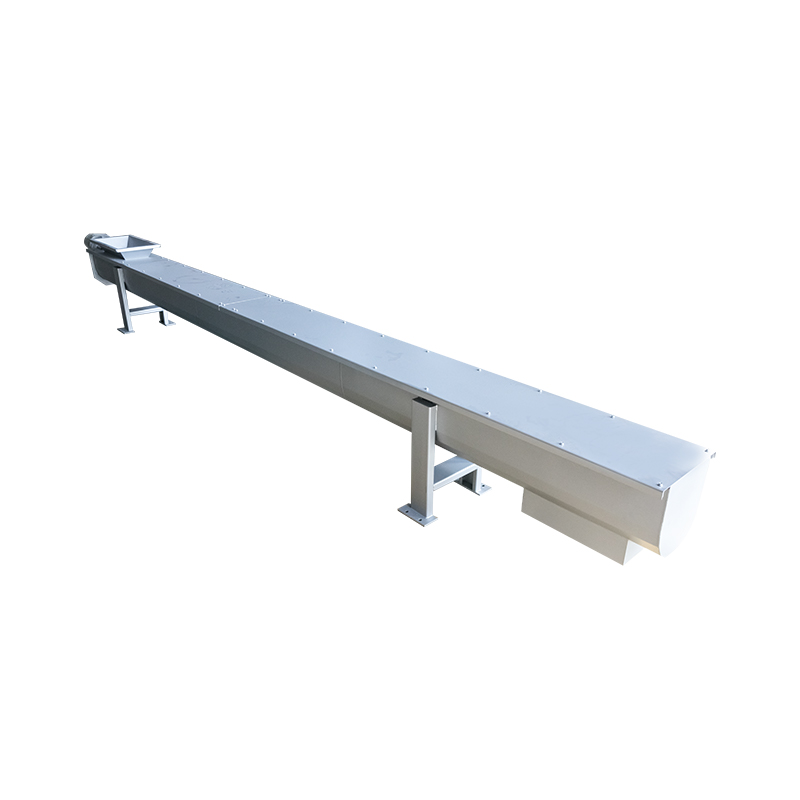

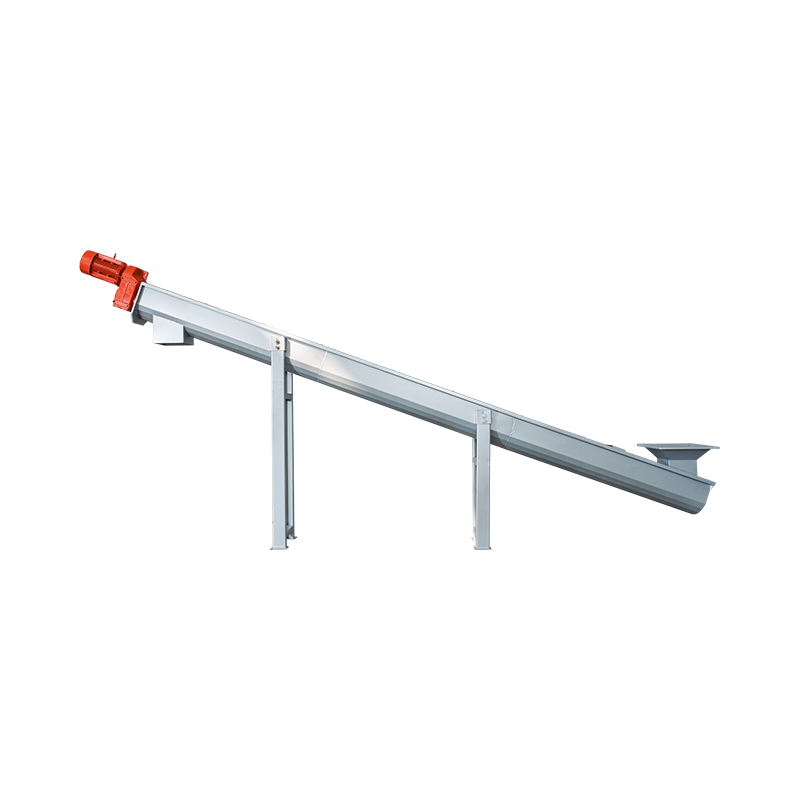

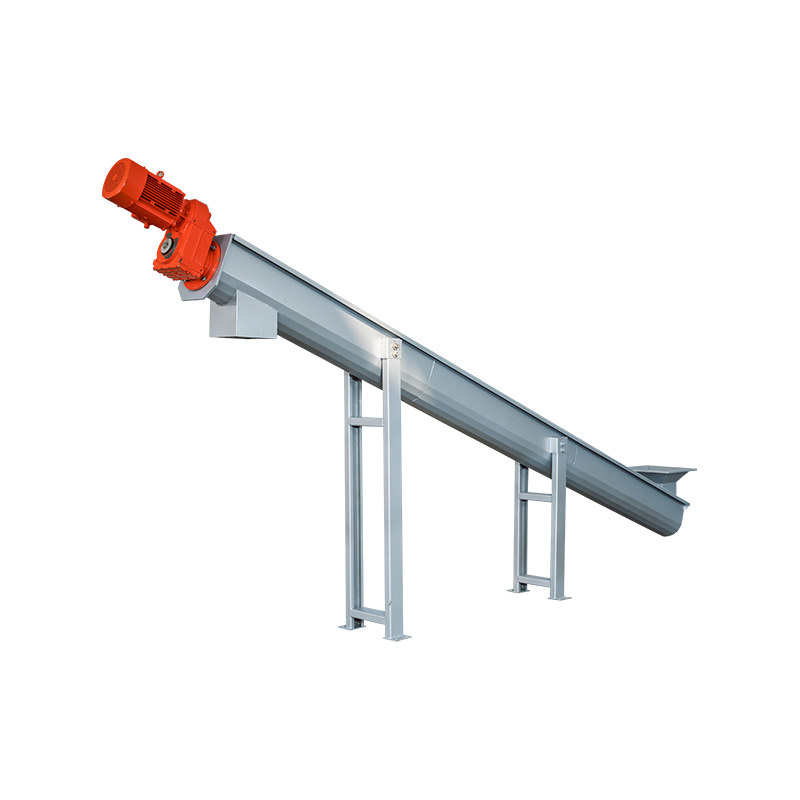

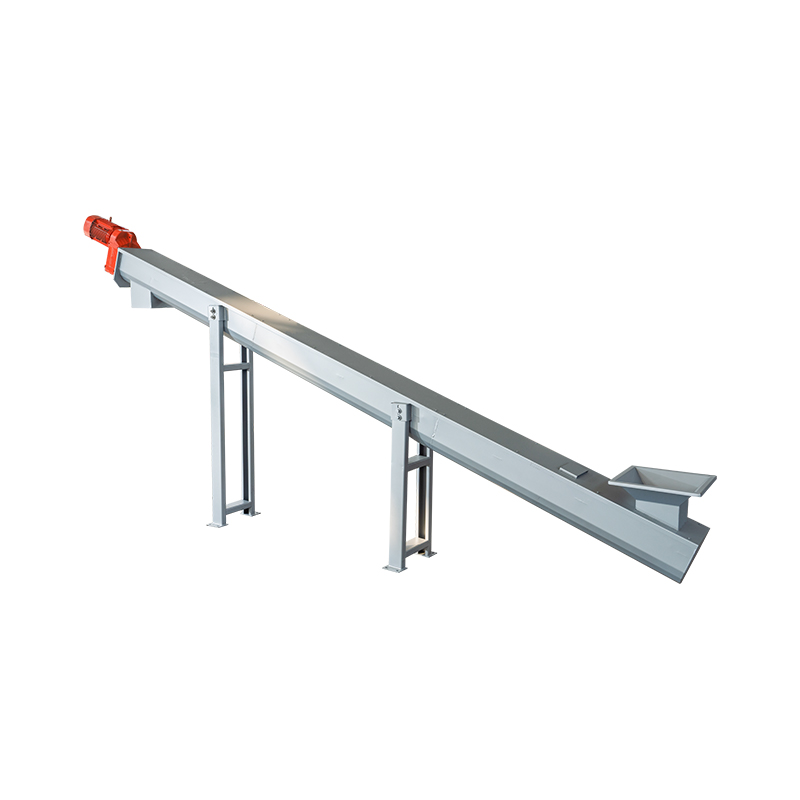

Şaftsız/şaftlı vidalı konveyörler, belediye atık su arıtma tesislerinde, konut kanalizasyon ön arıtma tesislerinde, belediye yağmur suyu ve kanalizasyon pompa istasyonlarında ve su arıtma tesislerinde eleme işlemleri için uygundur. Bunlar öncelikle elekler veya susuzlaştırılmış çamurun taşınması için ızgaralar veya susuzlaştırma makineleri gibi ekipmanlarla birlikte kullanılır.
· Tahrik ünitesi, kompakt bir yapıya ve sorunsuz, güvenli çalışmaya sahip, mile monteli paralel şaftlı helisel dişli redüktör kullanır;
· U şeklindeki oluk, yüksek aşınma direnci, daha uzun hizmet ömrü ve kolay değiştirme sunan bir iç astar içerir;
· Taşıma yönü, helezon bıçaklarının spiral yönü ve motorun dönüşü ile belirlenerek çift yönlü taşımaya olanak sağlanır;
· Tıkanmaları önlemek, güvenilir çalışma, düşük gürültü ve uygun bakım sağlamak için geniş kanallı bir taşıma sistemi kullanır.

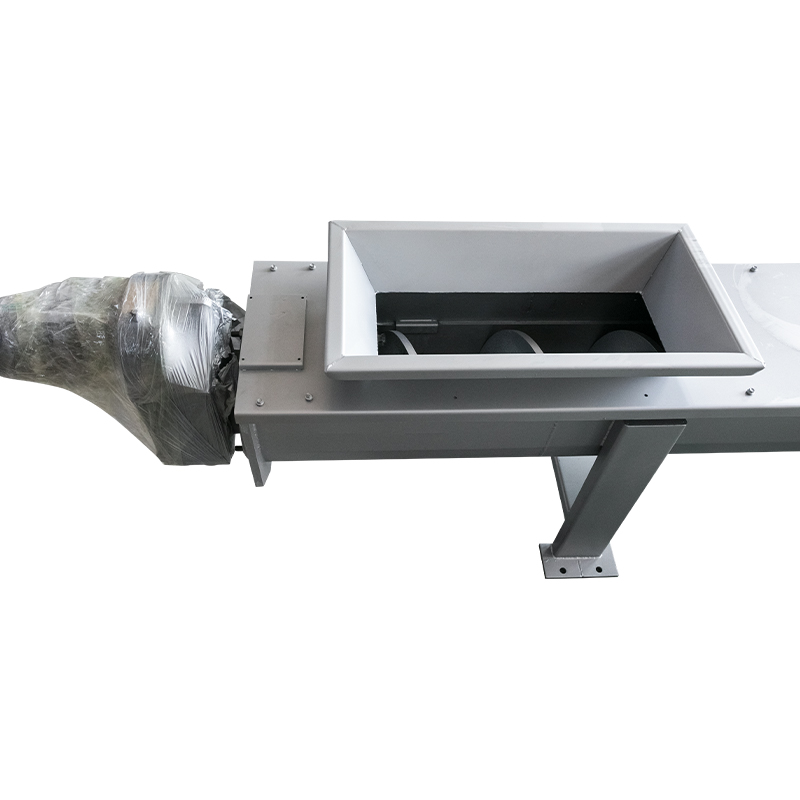

Bu ekipman sürekli bir oluklu bant konveyörü kullanır. Malzemeler bir elek veya susuzlaştırma makinesi çıkışından konveyöre boşaltılır. Elektrik motoruyla tahrik edilen malzemeler, spiral kanatlarla bir uçtan diğer uca taşınıyor. Terminal sonunda konveyör, sonraki işlemler için bir atık arabası ile arayüz oluşturur.

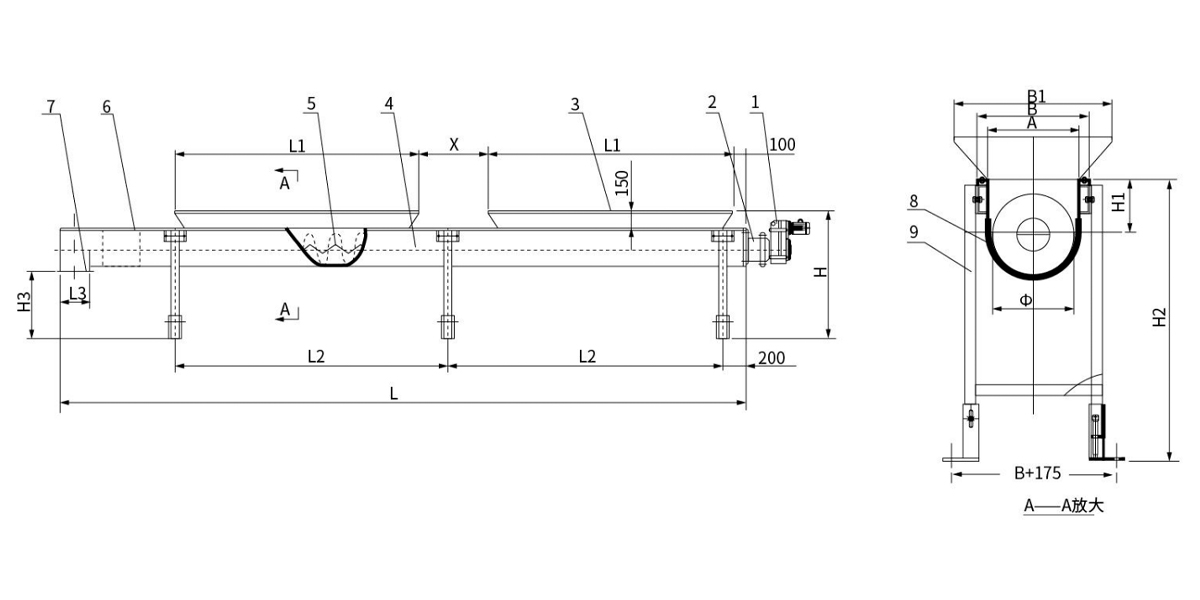

| 1 | Tahrik Ünitesi | 6 | Kapak Plakası |
| 2 | Rulman Muhafazası | 7 | Deşarj Çıkışı |
| 3 | Yem Girişi | 8 | Aşınmaya Dayanıklı Astar |

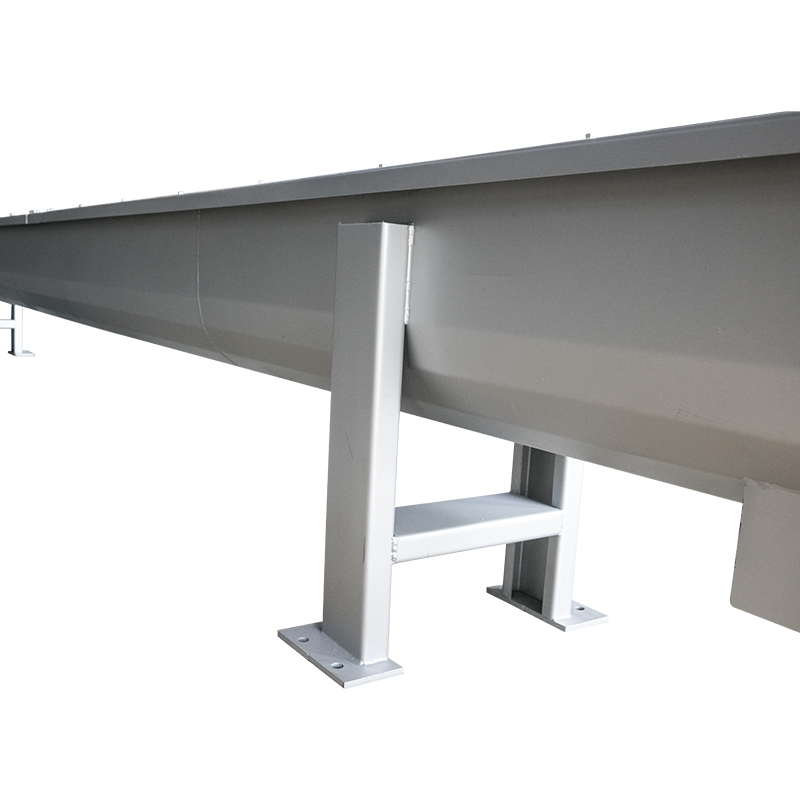

| 4 | U-Şekilli Muhafaza | 9 | Destek Çerçevesi (Yüksekliği Ayarlanabilir) |
| 5 | Vida Bıçağı |
| Parametreler/Model | LS-200W | LS-250W | LS-300W | LS-350W | LS-400W | |||
| Vida Nominal Çapı D (mm) | 200 | 250 | 300 | 350 | 400 | |||
| Vida Çapıφ(mm) | 185 | 235 | 285 | 320 | 385 | |||
| Akış Hızı Q (m³/saat) | Kurulum Açısı α(°) | 0° | 1.5 | 3.6 | 6 | 8.4 | 11.7 | |
| 5° | 1.35 | 3.24 | 5.4 | 7.56 | 10.53 | |||
| 15° | 1.05 | 2.52 | 4.2 | 5.88 | 8.19 | |||
| 25° | 0.9 | 2.16 | 3.6 | 5.04 | 7.02 | |||
| Vida Dönüş Hızı n (dev/dak) | 12~16 | |||||||
| Motor Gücü N (kW) | 0,75~5,5(L ve α'ya bağlı olarak) | |||||||
| Kurulum Boyutları (mm) | Aşınmaya dayanıklı astar çapı A | φ 40 | ||||||
| Gövde çapı B | φ 110 | |||||||
| Boşaltma açıklığı genişliği B1 | İlgili ekipmanlarla uyumlu | |||||||
| Vida uzunluğu L | Kullanıcı gereksinimlerine bağlı olarak | |||||||
| Besleme giriş uzunluğu L1 | İlgili ekipmanlarla uyumlu | |||||||
| Braketler arasındaki mesafe L2 | (L-1000)/2~L-71000)/3 | |||||||
| Boşaltma açıklığı genişliği L3 | 250 | 250 | 300 | 350 | 400 | |||
| Genel ekipman yüksekliği H | İlgili ekipmanlarla uyumlu | |||||||
| Vida mili merkezinden H1 kapak plakasına kadar olan yükseklik | 140 | 165 | 188 | 210 | 240 | |||
| Kapak plakası yüksekliği H2 | H-150 | |||||||
| Alt gövde yüksekliği H3 | İlgili ekipmanlarla uyumlu | |||||||

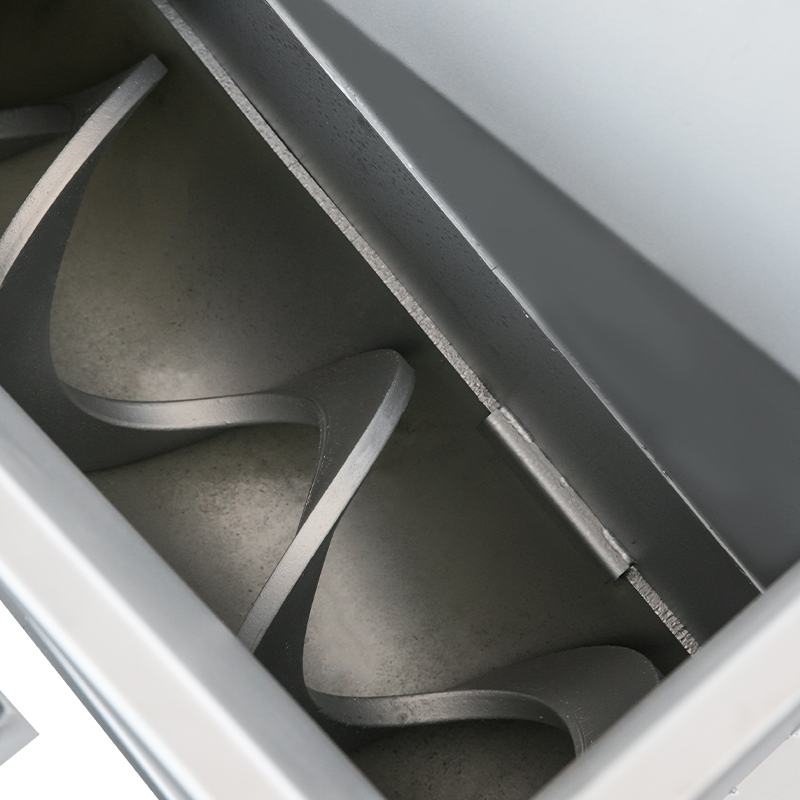

Şaftsız Helezon Konveyör: Öncelikle tıkanmaya yatkın ve yüksek viskoziteye sahip malzemelerin taşınmasında kullanılır ve tıkanma sorunlarına etkili bir şekilde çözüm bulur.
Uygulama Kapsamı:
1. Çevresel Su Hizmetleri: Susuzlaştırılmış çamurun, ızgaraların ve kumun taşınması.
2. Sanayi Sektörü: Belediye katı atıkları, gıda atıkları, kimyasal bulamaçlar ve viskoz kimyasal hammaddeler.
3. Yapı Malzemeleri Sektörü: Çimento farin ve uçucu kül gibi toz halindeki malzemeler.
Güçlü bir teknik temel ve ISO sertifikalı kalite sistemi ile Hengye, çeşitli sektörlerdeki müşterilerinin arıtma verimliliğini artırmalarına, işletme maliyetlerini düşürmelerine ve küresel çevre standartlarını karşılamalarına yardımcı olur.
