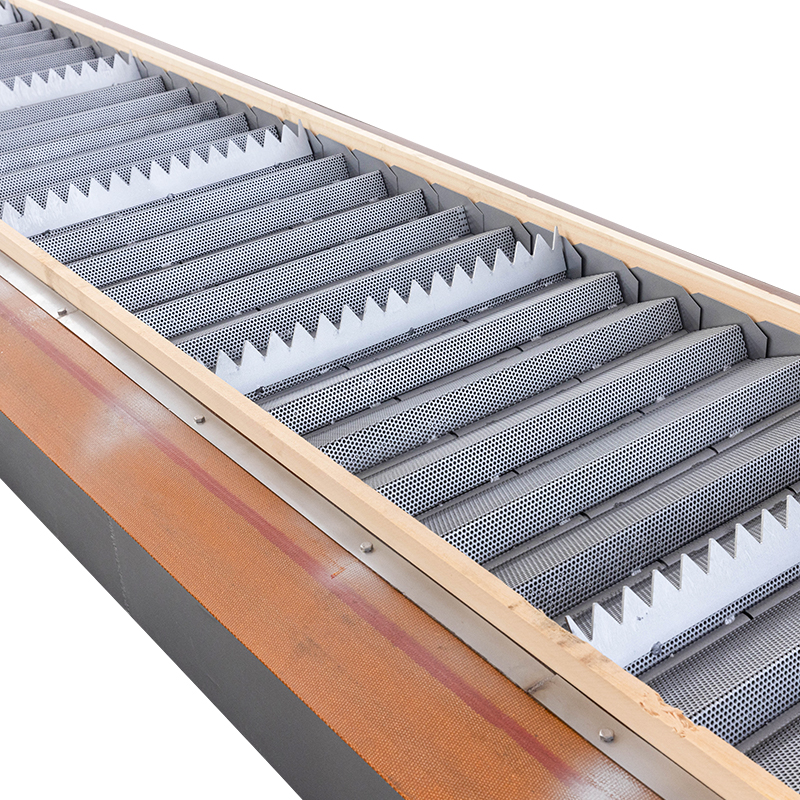

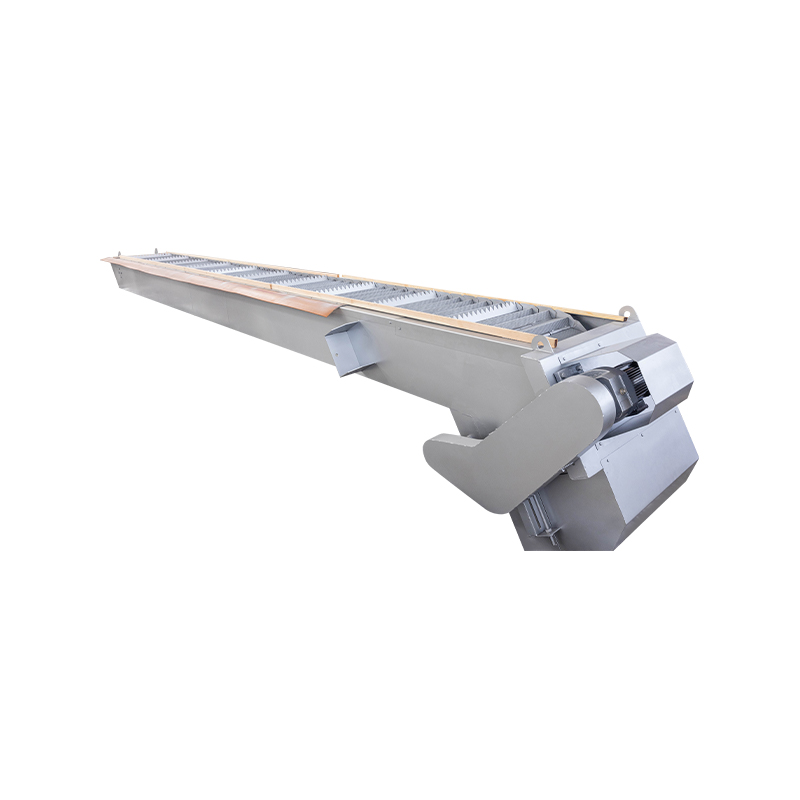

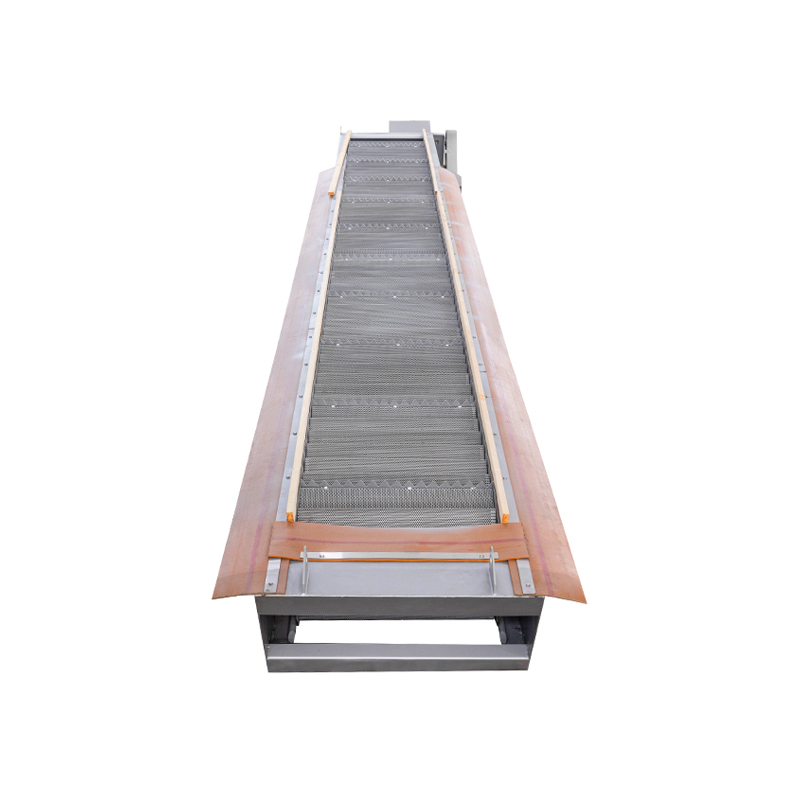

Mesh Bar Elek Makinası

Ağ tipi basamak çubuklu elek, sıvılardaki çeşitli şekillerdeki kalıntıları sürekli ve otomatik olarak yakalayıp giderebilen özel bir su arıtma cihazıdır. Belediye kanalizasyon arıtmasında ve su temini endüstrisinde geniş uygulama alanı bulurken aynı zamanda tekstil ve gıda işleme gibi sektörlere yönelik atık su arıtma proseslerinde birincil eleme ekipmanı olarak da hizmet vermektedir.
Bu ekipman, gelişmiş ithal ürünler baz alınarak firmamız tarafından bağımsız olarak geliştirilen elek susuzlaştırma makinelerinden biridir ve birçok atık su arıtma tesisinde devreye alınmıştır.

TEKLİF ALIN

ÖNV: Davul Bar Elek Makinası

SONRAKİ: Tırmık-Diş Çubuğu Elek Makinası

Avantajları ve Özellikleri
Yapı ve Çalışma Prensibi

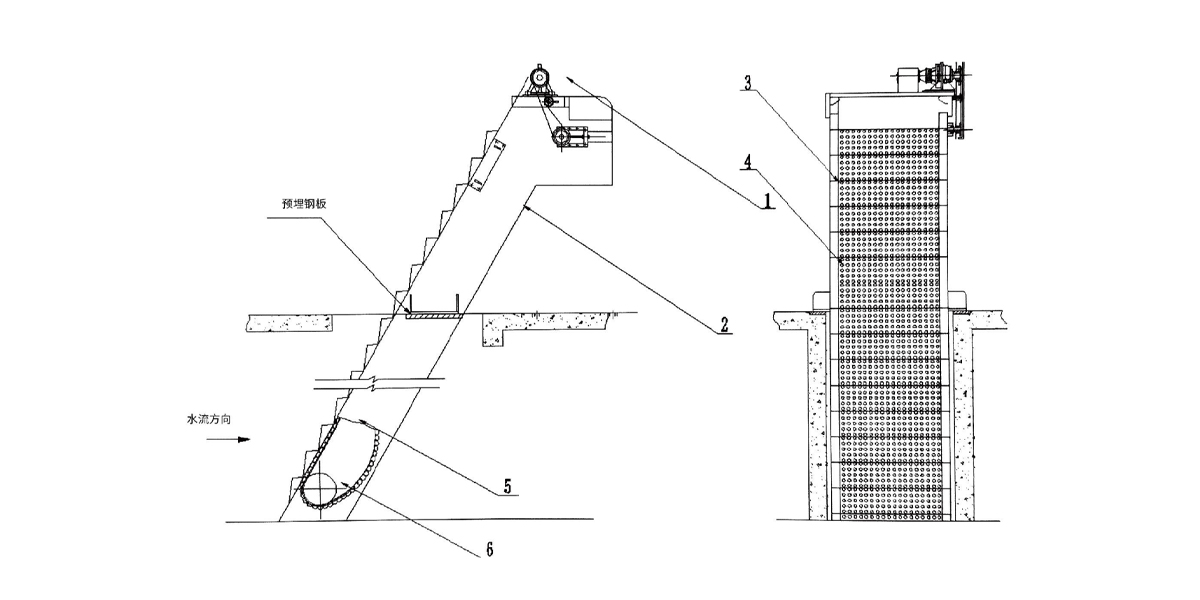

Boyutlar ve Montaj Çizimi
Ürün Özellikleri
Uygulama Kapsamı

Bu ekipman, yüksek otomasyona, üstün ayırma verimliliğine, düşük güç tüketimine, sessiz çalışmaya ve mükemmel korozyon direncine sahiptir. Denetim gerektirmeden sürekli ve istikrarlı çalışma sağlar. Aşırı yük güvenliği korumasıyla donatılmış olup, sesli ve görsel alarmları tetikler ve arıza durumunda otomatik olarak kapanarak aşırı yüklemeyi önler.
Çalışma aralığı kullanıcı gereksinimlerini karşılamak üzere serbestçe ayarlanabilir, böylece periyodik çalışma sağlanır. Uygun bakım için manuel kontrol işlevselliğinin yanı sıra, ekrandan önceki ve sonraki sıvı seviyesi farkına dayalı otomatik kontrol özelliğine sahiptir. Kullanıcılar değişen operasyonel ihtiyaçlara göre uygun modu seçebilir.
Akılcı yapısal tasarımı ve doğal kendi kendini temizleme yeteneği sayesinde ekipman nadiren tıkanır ve bu da minimum rutin bakım gereksinimine neden olur.

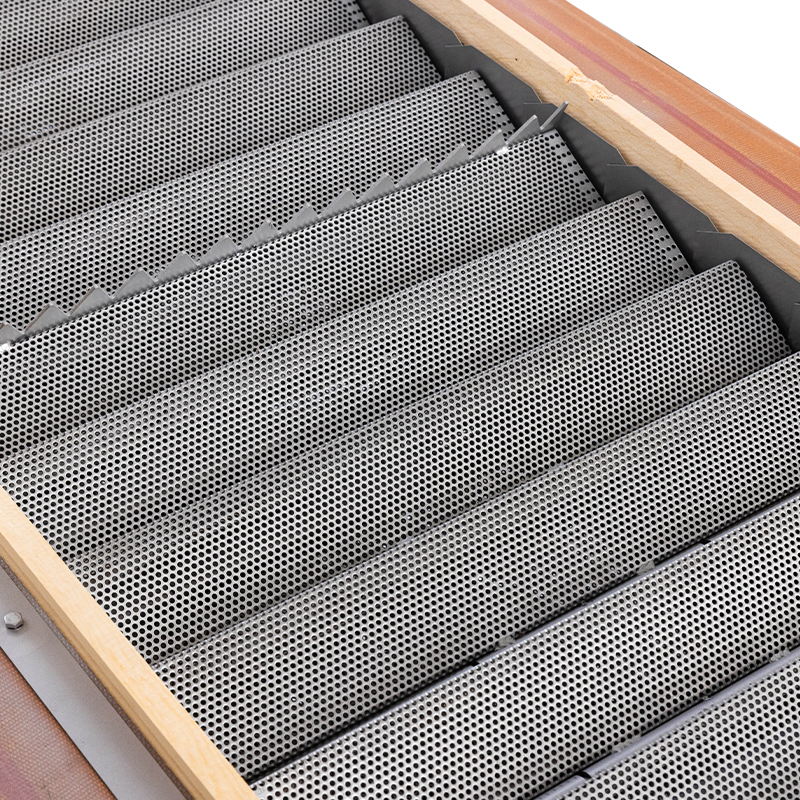

Örgü plakalı adım elek, paslanmaz çelik döküntü eleklerinden monte edilmiş döner bir döküntü giderme cihazıdır. Bir redüktör tarafından tahrik edilen enkaz elekleri, atık sudan ince yüzen döküntüleri sürekli olarak uzaklaştırmak için su akışına karşı döner. Elek boşaltma çıkışına ulaştığında katıların çoğu yer çekimiyle düşer, geri kalanlar ise temizleme fırçaları ile süpürülerek pisliklerin eleğin dışına çıkmaması sağlanır. Ekipman, tasarlanan akış alanını ve kapasitesini korurken, eleklerin optimum şekilde toplanmasını ve taşınmasını garanti eder.

Modeli	HF-600	HF-1000	HF-1500	HF-2000	HF-2500	HF-3000
Kanal Genişliği B (mm)	700	1100	1600	2100	2600	3100
Çalışma Hızı (m/dak)	2~3
Kurulum Açısı α (°)	75
Tahrik Gücü (kW)	1.5~3.0
Bariyerden Geçen Akış Hızı (m/s)	1.0
Bariyer Boşluğu (mm)	2、3、5、6、8
Su Debisi (m³/d)	1,1~8,5x104
Not: Tablodaki debiler ızgaranın 1 metre yukarısındaki su derinliğine göre hesaplanmıştır. Özel arıtma kapasiteleri gerçek gereksinimlere göre özelleştirilmiştir.

Parametreler/Model			HF-500	HF-600	HF-700	HF-800	HF-900	HF-1000	HF-1100	HF-1200	HF-1300	HF-1400	HF-1500
Ekranın önündeki su derinliği H₃ (mm)						1.0
Izgara boyunca akış hızı V (m/s)			0.8
Açıklık b (mm)	1	Akış hızı Q (m³/m)	0.03	0.04	0.05	0.06	0.07	0.08	0.08	0.09	0.10	0.11	0.12
	3		0.07	0.09	0.10	0.12	0.14	0.16	0.18	0.20	0.22	0.24	0.26
	5		0.09	0.11	0.14	0.16	0.18	0.21	0.23	0.26	0.28	0.31	0.33
	10		0.11	0.14	0.17	0.21	0.24	0.27	0.30	0.33	0.37	0.40	0.43
	15		0.13	0.16	0.20	0.24	0.27	0.31	0.34	0.38	0.42	0.45	0.49
	20		0.14	0.17	0.21	0.25	0.29	0.33	0.37	0.41	0.45	0.49	0.53
	25		0.14	0.18	0.22	0.27	0.31	0.35	0.39	0.43	0.47	0.51	0.55
	30		0.15	0.19	0.23	0.27	0.32	0.36	0.40	0.45	0.49	0.53	0.57
	40		0.15	0.20	0.24	0.29	0.33	0.38	0.42	0.46	0.51	0.55	0.60
	50		0.16	0.20	0.25	0.29	0.34	0.39	0.43	0.48	0.52	0.57	0.61

Delikli Plakalı Elek Makinesi: Esas olarak küçük ve orta akış senaryolarına uygun, yüksek askıda katı maddelerin ince filtrelenmesi ve durdurulması için kullanılır.

Uygulama Kapsamı:
1. Belediye Çevre Koruması: MBR membran prosesleri için ön arıtma koruması, küçük pompa istasyonu sepet filtrelerinin değiştirilmesi ve yağmur suyu tahliye çıkışlarında kirliliğin önlenmesi.
2. Endüstriyel Atıksu: Hassas kimya, ilaç ve elektronik endüstrilerinde yüksek hassasiyetli katı-sıvı ayrımı.
