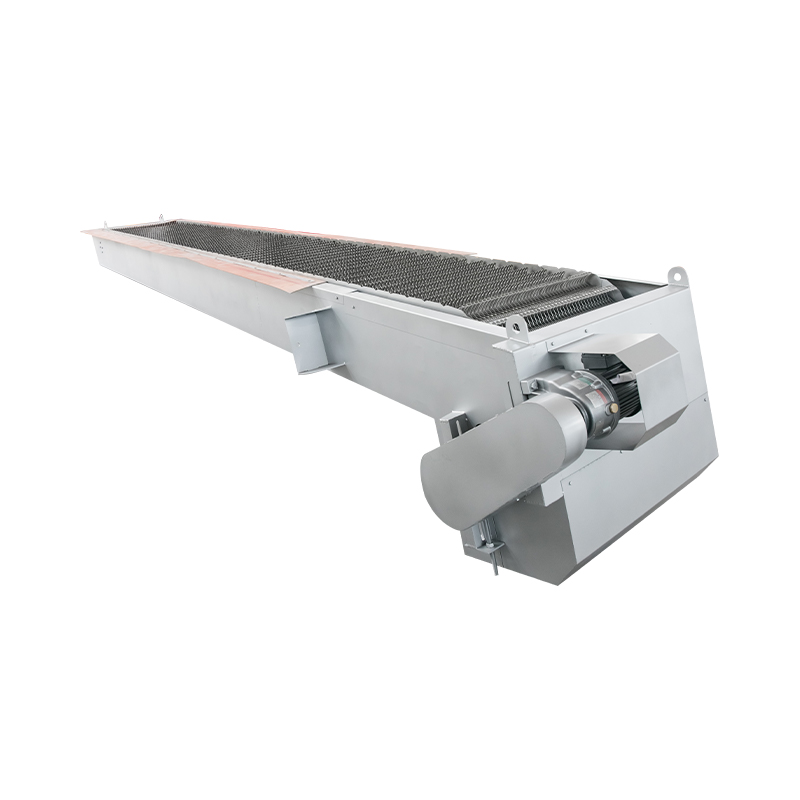

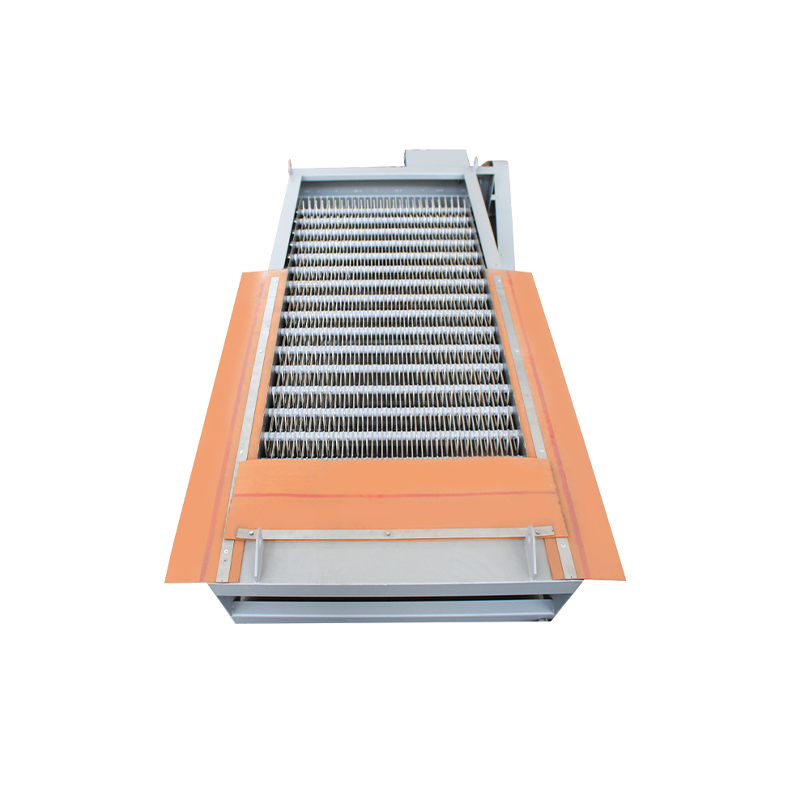

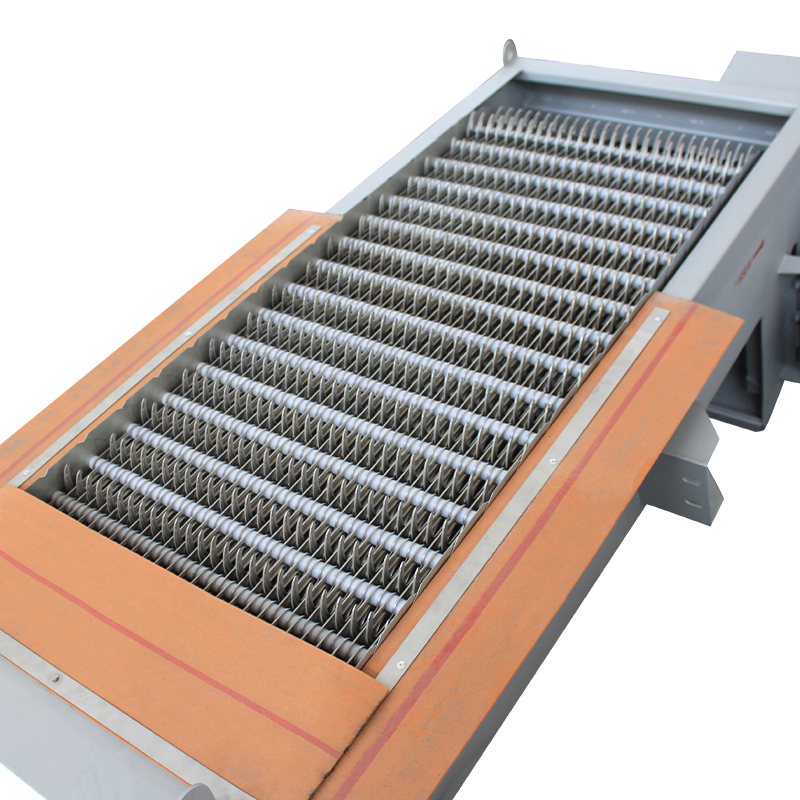

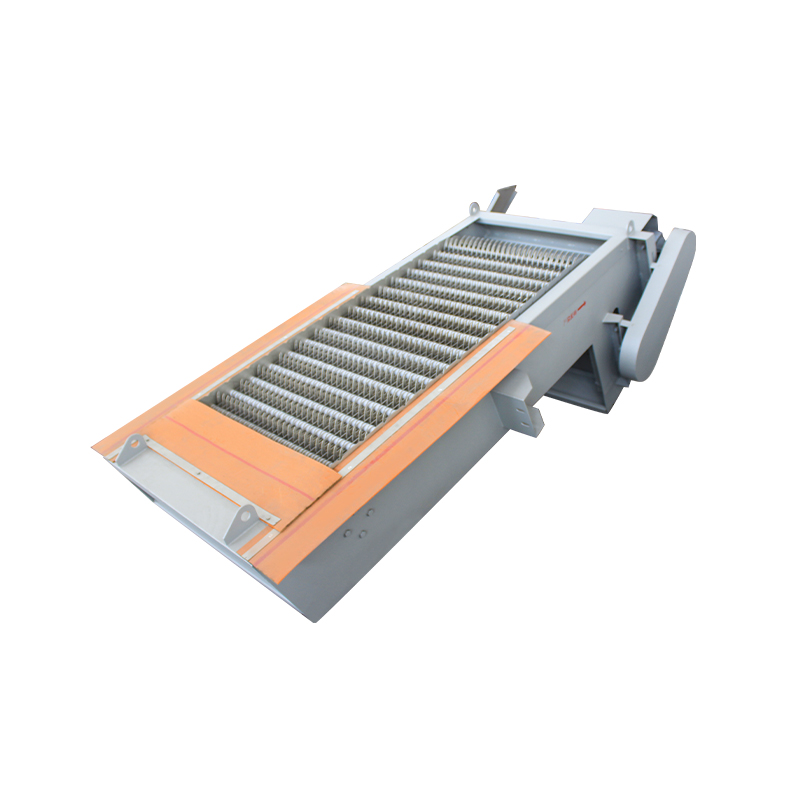

Tırmık-Diş Çubuğu Elek Makinası

Döner Katı-Sıvı Ayırıcı olarak da bilinen Döner Elek Enkaz Sökücü, gelişmiş bir su arıtma katı-sıvı ayırma cihazıdır. Öncelikle belediye kanalizasyon arıtma tesislerinin ön arıtma ünitelerinde, belediye yağmur suyu ve kanalizasyon pompa istasyonlarında, su temin tesislerinde ve enerji santrallerinin soğutma suyu girişlerinde kullanılır. Bu ekipman aynı zamanda tekstil, baskı ve boyama, gıda işleme, su ürünleri yetiştiriciliği, kağıt yapımı, mezbahalar ve tabakhaneler dahil olmak üzere çeşitli endüstrilerdeki su arıtma projelerinde de yaygın olarak kullanılmaktadır. Su arıtma endüstrisinde ideal bir katı-sıvı ayırma çözümü olarak hizmet vermektedir.

TEKLİF ALIN

ÖNV: Mesh Bar Elek Makinası

SONRAKİ: Sonraki ürün yok

Avantajları ve Özellikleri
Yapı ve Çalışma Prensibi

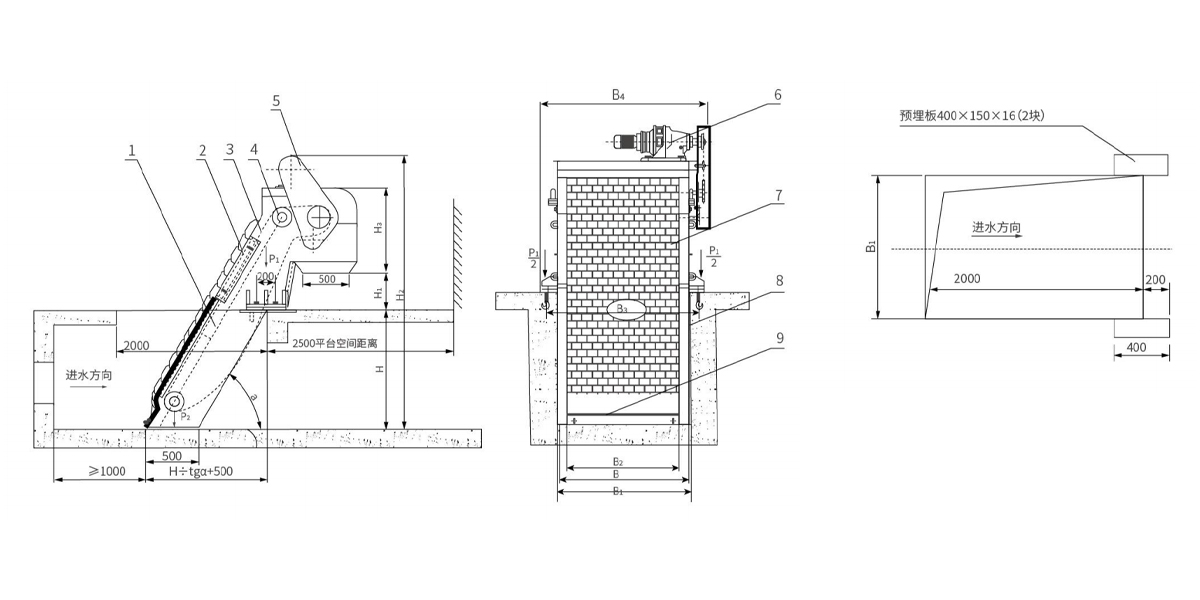

Boyutlar ve Montaj Çizimi
Ürün Özellikleri
Uygulama Kapsamı

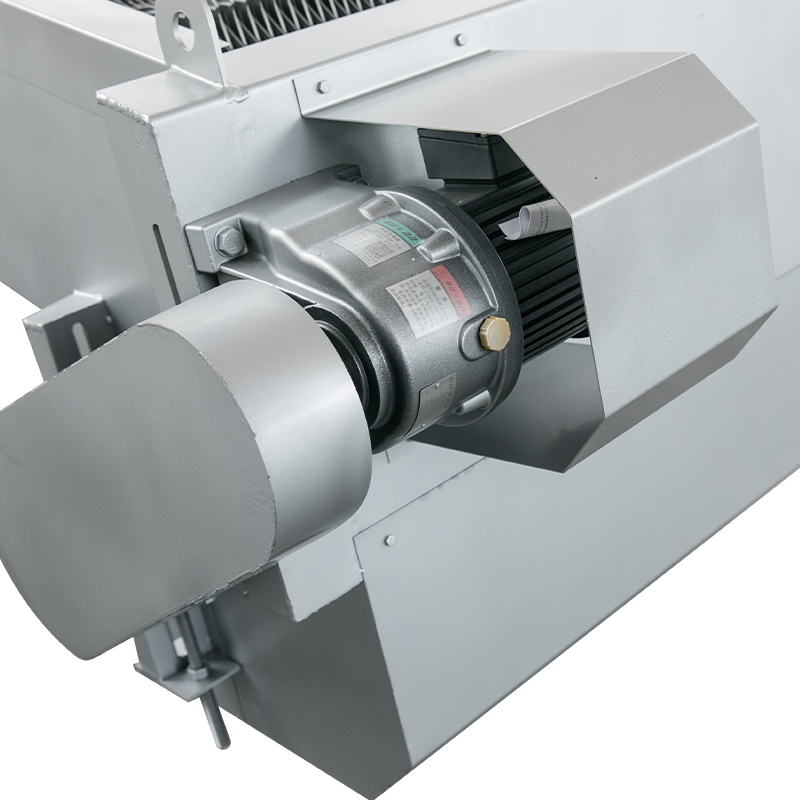

· Tahrik sistemi, düşük gürültü, kompakt yapı ve düzgün çalışma özelliklerine sahip, doğrudan tahrik için sikloidal fırıldak veya helisel dişli redüktör motorları kullanır;
· Çerçeve, basit kurulum ve minimum düzeyde rutin bakım sağlayan, yüksek sağlamlığa sahip entegre bir çerçeve yapısı kullanır;
· İki eğimli diş özelliği mevcuttur: adım t=100mm ve t=200mm;
· Doğrudan yerel veya uzaktan kontrol özellikleriyle basit kullanım;
· Kazara aşırı yüke karşı ikili koruma: mekanik kesme pimleri ve aşırı akım koruması güvenli ve güvenilir çalışmayı sağlar;
· 1500 mm'yi aşan ekipman genişlikleri için, genel yapısal bütünlüğü korumak amacıyla paralel bir makine konfigürasyonu benimsenir.

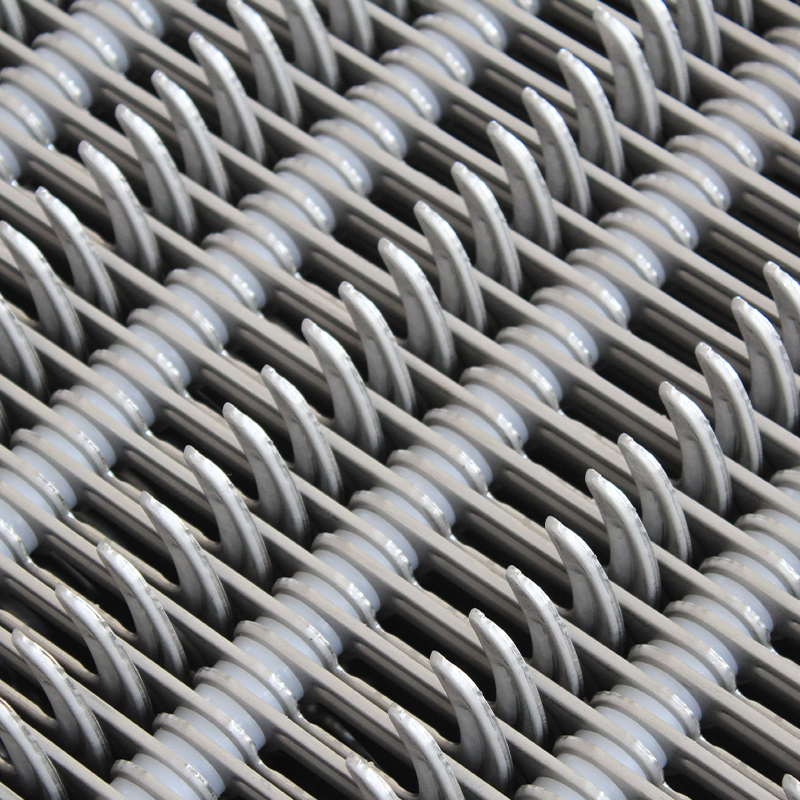

Bu ekipman, yatay bir şaft üzerinde belirli bir sıra ve miktarda düzenlenmiş, özel olarak şekillendirilmiş pulluk şeklindeki tırmık dişlerinden oluşan bir tırmık zinciri içeren bir döner mekanizma kullanır. Zincir, suyun debisine bağlı olarak değişen aralıklarla monte edilerek pompa istasyonlarının veya su arıtma sistemlerinin girişine monte edilir. Tahrik ünitesi tırmık zincirini alttan yukarıya doğru ittiğinde, sudaki döküntüler zincir tarafından alınır ve sıvı boşluklardan akar. Üst zirveye ulaşıldığında zincir yön değiştirir ve aşağı doğru hareket eder. Malzemeler daha sonra kendi ağırlıkları altında dişlerden ayrılır. Zincir dibe doğru ters çevrimini tamamladığında, başka bir sürekli ileri geri hareket işlemi başlatır. Bu işlem sürekli olarak sudaki kalıntıları gidererek katı-sıvı ayrımı sağlar.

Model/Teknik Özellikler

GSH-500

GSH-600

GSH-700

GSH-800

GSH-900

GSH-1000

GSH-1100

GSH-1200

GSH-1300

GSH-1400

GSH-1500

Ekipman Genişliği B (mm)

500

600

700

800

900

1000

1100

1200

1300

1400

1500

Kanal Genişliği B₁ (mm)

B100

Etkili Çubuk Genişliği B₂ (mm)

B-157

Temel Cıvatası Aralığı B₃ (mm)

B200

Genel Ekipman Genişliği B₄ (mm)

B350

T=100

1≤b≤50

T=150

Montaj açısı α (°)

60~85

Kanal derinliği H (mm)

800~12000

Boşaltma portundan platforma kadar yükseklik H₁ (mm)

600~1200

Genel ekipman yüksekliği H₂ (mm)

H H₁ 1500

Arka Raf Yüksekliği H₃ (mm)

T=100

≈1000

T=150

≈1100

Diş çalışma hızı V (m/dak)

≈2,1

Motor Gücü N (kW)

0,55~1,1

0,75~1,5

1.1~2.2

1.5~3.0

Yük kaybı (mm)

≤20(Hiçbir tıkanıklık olmadığında)

İnşaat Mühendisliği Yükü (kN)

△P

1.5

Not: 1. P, H=5,0m temel alınarak hesaplanır. Her ilave H metresi için, P_(toplam) = P₁(P₂) ΔP; T, tırmık zincirinin adımıdır.
2. Müşteri gereksinimlerine göre özelleştirme mevcuttur.

Su akış ölçer
Parametreler/Model			GSH-500	GSH-700	GSH-800	GSH-900	GSH-1000	GSH-1100	GSH-1200	GSH-1300	GSH-1400	GSH-1500
Izgaranın önündeki su derinliği H₃ (mm)					1.0
Izgara boyunca akış hızı V (m/s)			0.8
Açıklık b (mm)	1	Akış hızı Q (m³/m)	0.03	0.05	0.06	0.07	0.08	0.08	0.09	0.10	0.11	0.12
	3		0.07	0.10	0.12	0.14	0.16	0.18	0.20	0.22	0.24	0.26
	5		0.09	0.14	0.16	0.18	0.21	0.23	0.26	0.28	0.31	0.33
	10		0.11	0.17	0.21	0.24	0.27	0.30	0.33	0.37	0.40	0.43
	15		0.13	0.20	0.24	0.27	0.31	0.34	0.38	0.42	0.45	0.49
	20		0.14	0.21	0.25	0.29	0.33	0.37	0.41	0.45	0.49	0.53
	25		0.14	0.22	0.27	0.31	0.35	0.39	0.43	0.47	0.51	0.55
	30		0.15	0.23	0.27	0.32	0.36	0.40	0.45	0.49	0.53	0.57
	40 50		0.15	0.24	0.29	0.33	0.38	0.42	0.46	0.51	0.55	0.60
	40 50		0.16	0.25	0.29	0.34	0.39	0.43	0.48	0.52	0.57	0.61

Tırmık Elek Makinası: Esas olarak yüksek konsantrasyondaki askıda katı maddelerin yakalanması için kullanılır ve özellikle dolaşmış döküntülerin yakalanmasında etkilidir.

Uygulama Kapsamı:
1. Belediye Atıksuları: Pompa istasyonu haznelerinde ve kum haznesi girişlerinde kaba/orta ızgaralar.
2. Endüstriyel Atıksu: Kağıt yapımı, deri ve kesim gibi sektörlerde lifli ve uzun döküntülerin yakalanması.
